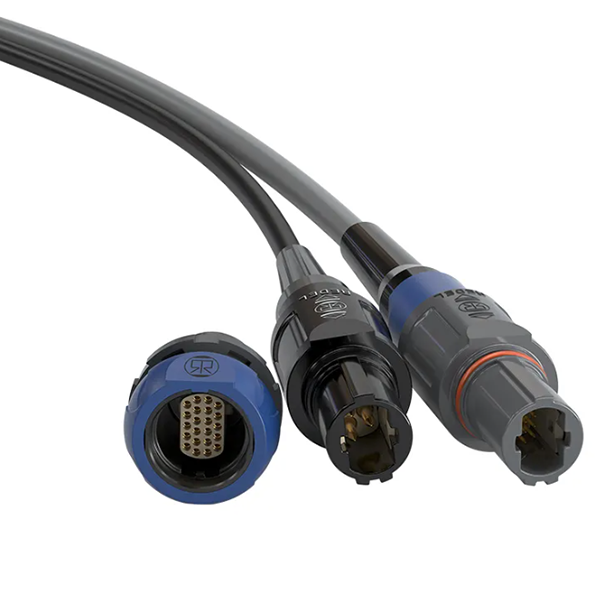

REDEL SP Series Push-Pull Connectors
The REDEL SP Series combines compact size, lightweight construction, and exceptional reliability in a connector designed for demanding medical, industrial, and UAV applications. Featuring a patented Push-Pull locking system and new resin-free IP68 sealing technology, the SP Series delivers secure performance in environments where moisture, dust, sterilization, and mechanical stress are constant challenges.
Manufactured from FDA-approved PPSU (Polyphenylsulfone), these connectors withstand repeated sterilization cycles, aggressive cleaning agents, and harsh operating conditions while maintaining long-term durability and performance.
Whether used in medical robotics, portable diagnostic equipment, test and measurement systems, or unmanned aerial vehicles, the REDEL SP Series provides the dependable connectivity critical applications require.
Complete IP68 Cable Assembly Solutions
Achieving true IP68 protection requires more than a sealed connector. LEMO's complete cable assembly expertise ensures optimal system performance through fully integrated connector and cable solutions.
Benefits include:
- Medical-grade cable options
- BioCompatic® cable technology
- Elimination of traditional potting and resin processes
- Simplified assembly and maintenance
- Improved reliability and compliance
- Plug-and-play cable harness solutions
- Manufactured in ISO 13485-certified facilities, these complete assemblies provide a fully compliant solution for medical and other high-reliability applications where ingress protection cannot be compromised.
Watertight Protective Caps
REDEL SP watertight protective caps help prevent moisture, dust, and contamination from reaching connector interfaces, improving equipment reliability, supporting hygiene requirements, and extending service life in demanding environments.
Ready for Your Most Demanding Applications
With compact dimensions, proven Push-Pull technology, resin-free IP68 sealing, and exceptional sterilization resistance, the REDEL SP Series delivers the reliability engineers need for next-generation medical, industrial, and UAV systems.
Features
- Patented Push-Pull self-latching system
- New resin-free IP68 watertight sealing
- Strong blind-mating capability with three guided keys
- Wide range of keying and color-coding options
- RoHS compliant and UL recognized
- IEC 60601-1 qualified for 15 kV ESD protection
- Cable diameters from 2.5 mm to 7.5 mm
- PPSU housing for sterilization resistance and long service life
Why Choose The REDEL SP Series?
- Resin-Free IP68 Sealing: Advanced sealing technology provides protection against water and dust ingress without the use of resins or potting compounds. Rated IP68 when mated (2 meters for 2 hours).
- Patented Push-Pull Locking System: LEMO's proven internal Push-Pull latching mechanism ensures secure mating and quick disconnection while protecting against accidental release.
- High Contact Density: Accommodates up to 22 contacts within a compact 15.5 mm diameter housing, maximizing performance while minimizing footprint.
- PPSU Construction: Manufactured from durable Polyphenylsulfone for exceptional resistance to sterilization processes, cleaning chemicals, impact, and wear.
- Modular Design Flexibility: Interchangeable insert configurations support a wide range of signal, power, and mixed-contact requirements.
- Enhanced Shock Resistance: Reinforced mechanical design provides superior durability in demanding mobile and industrial environments.
Technical Specifications
- Mechanical Endurance: > 5,000 mating cycles
- Ingress Protection: IP50 / IP68 (mated)
- Waterproof Rating: 2 m for 2 hours
- Housing Material: PPSU (Polyphenylsulfone)
- Operating Temperature: -50°C to +170°C
- Sterilization Methods: Steam and ETO
- Autoclave Resistance: >100 cycles (IP50), >20 cycles (IP68)
- ESD Protection: IEC 61000-4-2, 15 kV
- Maximum Wire Size: AWG 18 (Crimp), AWG 20 (Solder)
Medical Devices
Designed for applications where cleanliness, reliability, and repeated sterilization are essential.
- Medical robotics
- Portable diagnostic equipment
- Laboratory instrumentation
- Fluid and gas handling systems
- Medical sensors and monitoring equipment
- Pharmaceutical and food processing systems
Test and Measurement
Provides reliable connectivity in industrial environments exposed to moisture, contaminants, and challenging operating conditions.
- Outdoor test equipment
- Embedded testing systems
- Temporary field instrumentation
- Industrial monitoring sensors
UAVs and Drones
Lightweight and highly durable for mission-critical aerospace and unmanned systems.
- UAV flight systems
- Payload integration
- Environmental monitoring drones
- Defense and surveillance platforms
Datasheets and Catalogs
Contact your local sales office or email [email protected] for more information.
